СИЭТ.6231-03 "ГАРПУН"

Тестер-индикатор для измерения временных интервалов





1. Возможности и характеристики

"Гарпун" можно использовать в следующих основных режимах:

  • режим "прием", в котором он регистрирует одиночный или серию импульсов,сообщает число импульсов в серии, автоматически запоминает длительность каждого импульса и каждой паузы, позволяет их просмотреть, автоматически вычисляет средний период следования импульсов в серии, среднюю длительность импульсов в серии, допускает работу как с контактом, не включенным в электрическую цепь (прерыватель номеронабирателя), так и с импульсами в любой точке работающей схемы;
  • режим "передача", в котором возможно формирование серии импульсов от одного до десяти нормально замкнутым или нормально разомкнутым контактом. В этом режиме с клавиатуры прибора устанавливаются и используются неоднократно длительности импульса и паузы.

Импульсы формируются с помощью двух электрически изолированных друг от друга и синхронно управляемых ключей на полевых транзисторах. Изделие имеет малые габариты, вес, питается от трех элементов размера АА.


2. Внешний вид прибора.

Внешний вид прибора показан на рисунке.

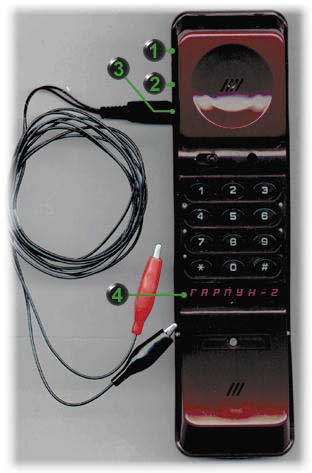

Внешний вид прибора
1, 2 - выходные гнезда формирователя импульсов.
3 - входное гнездо для измерения параметров импульсов и частоты.
4 - индикатор.


3. Конструктивное исполнение.

  • Прибор размещается в корпусе телефона-трубки с габаритными размерами не более, чем 240 x 80 x 65 мм (размер приведен вместе с подставкой)
  • В нижней части корпуса расположен батарейный отсек, для доступа к которому следует извлечь крепежный винт, находящийся под индикатором, перевернуть прибор клавиатурой вниз и снять крышку.
  • Измерительные цепи выведены через разъемы и оканчиваются зажимами типа "крокодил". Зажим, окрашенный в красный цвет - "плюс", в черный или синий - "минус".
  • Индикатор прибора - восьмиразрядный цифровой светодиодный индикатор.


4. Технические данные

Формирование одиночных импульсов.

- Минимальная длительность формируемого импульса 0,1 мс
- Максимальная длительность формируемого импульса 999,9 мс
- Дискретность установки длительности импульса 0,1 мс
- Погрешность фомирования длительности импульса, не хуже 2%

Формирование серий импульсов.

- Количество импульсов в серии от одного до десяти.
- Минимальная длительность импульса внутри серии 0,1 мс
- Максимальная длительность импульса внутри серии 999,9 мс
- Дискретность установки длительности импульса внутри серии 0,1 мс
- Минимальная длительность паузы внутри серии 0,1 мс
- Максимальная длительность паузы внутри серии 999,9 мс
- Дискретность установки длительности паузы внутри серии 0,1 мс
- Погрешность фомирования длительностей импульсов и пауз в серии не хуже 2%

Измерение длительности одиночного импульса.

- Распознавание одиночных и серийных импульсов - автоматическое.
- Максимальный длительность измеряемого импульса 999,9 мс
- Дискретность отображения длительности импульса 0,1 мс
- Погрешность измерения длительности импульса 5%

Измерение параметров серий импульсов.

- Максимальное количество импульсов серии 10
- Максимальная длительность импульсов в принимаемой серии 999,9 мс
- Максимальная длительность пауз в принимаемой серии 999,9 мс
- Дискретность отображения принятых временных интервалов 0,1 мс
- Погрешность измерения временных интервалов 5%

Электрические параметры приемника.

- Входное сопротивление не менее 900 кОм
- Самонастраивающийся порог измерительного компаратора 0 - 45 В

Электрические параметры передатчика.

- Сопротивление постоянному току в состоянии "выключено" не менее 10 МОм
- Остаточное постоянное напряжение в состоянии "включено" не более 2,5 В
- Проходная емкость в состоянии "выключено" не более 4000 пФ
- Сопротивление изоляции выходов формирователя (сопротивление ВЫХОД-ВЫХОД и ВЫХОД-ИЗМЕРИТЕЛЬНЫЙ_ВХОД) не менее 10 МОм.

Максимальные режимы.

- Максимальное входное напряжение любой полярности и периодичности, подаваемое на измерительный вход - 150 В.
- Максимальное коммутируемое напряжение любой полярности и периодичности (выход формирователя импульсов) - 150 В.
- Максимальный коммутируемый ток любой полярности и периодичности - 400 мА.
- Максимальное напряжение любой полярности и периодичности между выходами формирователя и любым из этих выходов и входом приемника 200 В.


5. Примеры использования.

  1. Измерение временных параметров механического номеронабирателя (отдельно от ТА).
    Для измерения необходимо подключить прерыватель к прибору (ко входному гнезду), выбрать режим ознакомления, набрать на диске номеронабирателя цифру "0" (или любую другую), по ее окончании взвести диск с нужной цифрой, прибор перевести в режим измерения параметров импульсов и отпустить диск.
  2. Измерение временных параметров номеронабирателя абонентской установки, включенной в линию.
    Для измерения необходимо, соблюдая полярность, подключиться измерительной цепью прибора к абонентской линии, выбрать режим ознакомления, несколько раз нажать на рычаг абонентской установки, выбрать режим измерения параметров импульсов и набрать нужную цифру на номеронабирателе (наборник может быть как механическим, так и электронным).
  3. Измерение временных параметров сигналов взаимодействия систем уплотнения.
    При необходимости можно измерить как искажения передачи импульсов самой аппаратурой уплотнения, так и работу комплектов РСЛ.
    В случае оценки искажений передачи импульсов аппаратурой уплотнения нужна совместная работа двух операторов с обеих концов канала. На передающей стороне датчик (формирователь импульсов) прибора включается между "плюсом" станции и проводом "Пер", на приемной - "плюс" измерительного входа подключается к "плюсу" станции, а "минус" к проводу "Прм" аппартуры уплотнения. На приемной стороне прибор переводится в режим "ознакомление", с передающей с помощью второго прибора посылается несколько импульсов, после чего приемный прибор переводится в режим измерений параметров импульсов. С передающей стороны с помощью второго прибора посылается нормированный по длительности импульс, который регистрируется на приемной стороне. После этого сравниваются показания принимающего прибора с установками передающего и оцениваются искажения передачи длительности импульса каналообразующей аппаратурой.
    Для случая оценки работы, например, комплекта РСЛО АТСК 50/200 на формирование импульсов взаимодействия, нужно, соблюдая полярность, подключиться измерительной цепью прибора к проводу "Пер", перевести прибор в режим ознакомления, осуществить занятие и освобождение комплекта, далее перевести прибор в режим измерений параметров импульсов и произвести местное занятие комплекта. На индикаторе должен отобразиться одиночный импульс занятия. Если есть необходимость, прибор вновь переводится в режим измерений и через РСЛО транслируется первый знак номера, все измеренные параметры которого записываются; далее прибор вновь переводится в режим измерений и комплект РСЛО освобождается - на индикаторе появятся параметры импульса отбоя. На основе всех этих результатов оценивается работоспособность РСЛО и, при необходимости, производится регулировка комплекта.
  4. Проверка цепи приема импульсов абонентского регистра.
    С помощью прибора можно проверить абонентский (или входящий от АТС ДШ) регистр на предмет выполнения им норм на минимальный/максимальный период следования импульсов набора, минимальный/максимальный импульсный коэффициент, правильность фиксации знака в регистре и т.п. Для этого в контрольное гнездо РА необходимо включить передающую цепь прибора, ввести, например, минимально допустимую длительность импульса и номинальное значение паузы и выбрать режим передачи серии нормально замкнутым контактом. Сформировать с помощью прибора серию из нужного числа импульсов и проверить проверить правильность ее фиксации на пирамиде. Изменяя значения длительностей импульсов и пауз, проверить правильность функционирования регистра во всем возможном интервале их изменения.
