Аппаратура повременного учета соединений СИЭТ.6654-01

Назначение:

    Аппаратура повременного учета соединений для электромеханических АТС СИЭТ.6654-1 (далее АПУС) предназначена для сбора, хранения и передачи в автоматизированные системы расчетов (АСР) информации о телефонных соединениях, с целью начисления повременной оплаты за предоставленные услуги связи. АПУС обеспечивает поразговорный метод учета для всех абонентов станции, включая таксофоны. Для абонентов, включенных в собственную емкость АТС, АПУС обеспечивает функцию «Электронный кросс». Возможно использование для электромеханических АТС типов АТСК, АТСКУ, АТСК 100/2000, АТС 54(а), ПСК-1000 и т.п..

Описание:

     Предыдущая версия оборудования эксплуатируется повсеместно на сетях с 1998 года и имеет положительные отзывы. Текущая разработка учитывает опыт и недочеты прошлых лет, использует новейшую элементную базу, и имеет совершенно новое конструктивное исполнение.

    Оборудование АПУС СИЭТ.6654 способно вести учет телефонной нагрузки, поступающей как от абонентов, так и от альтернативных операторов, включенных в электромеханические станции.Обеспечивается запись всех атрибутов вызова - номера вызывающего и вызываемого абонентов, дата/время занятия и начала разговора, продолжительностей соединения и обслуживания с точностью в одну секунду, сервисной информации о модулях, каналах и блокировках.

    Функциональная схема АПУС приведена на рисунке ниже:



Конструктивное исполнение:

    Шасси 19” представляет собой корпус из алюминевого сплава, геометрическими размерами ВхШхГ - 133x486x250 мм. Шасси 19” устанавливается в 19-ти дюймовую телекоммуникационную стойку или шкаф. Шасси 19” рассчитано на установку 20 модулей. Одно место отводится под модуль управления и конфигурации. Крайнее правое место предназначено для модуля питания. В оставшиеся места устанавливаются модули контроля местных приборов и модули контроля приборов внешней нагрузки.

Внешний вид шасси 19"
Внешний вид шасси 19"

Управляющий модуль:

    Основой системы является управляющий модуль, обладающий следующими характеристиками:

  • 200МГц ARM9 CPU;
  • часы реального времени с возможностью синхронизации по NTP;
  • Операционная система RTOS ECos;
  • Имеет порт 10 BaseT (управление через WEB, snmp, ftp)
  • SD/MMC flash card для хранения конфигурации и данных АПУС. Применение стандартных SD/MMC флэш карт в качестве энергонезависимой памяти позволило существенно увеличить гибкость системы. Под ёмкость системы легко подбирается карта нужного размера. При нештатных ситуациях информацию с карты всегда можно перенести на PC, использовав обычный кардридер.
  • RS-232 порт для локального управления;
  • Питание -48В … -72В;

    Модуль контроля и конфигурации обеспечивает взаимодействие всех составляющих системы, сбор и хранение данных, полученых с модулей обслуживания нагрузки, а также предоставляет возможность доступа к хранящимся данным извне по протоколу FTP. Кроме перечисленного плата позволяет производить как непосредственное (rs-232 - консоль), так и удаленное (ethernet - TELNET) конфигурирование системы и отдельных компонентов, проводить регламентные работы по замене составляющих, периодические поверки, а также осуществлять контроль за поведением оборудования на основе собранных лог-файлов.

Управляющий модуль - вид на панель
Управляющий модуль - вид на панель

Управляющий модуль - вид сверху
Управляющий модуль - вид сверху



Модуль контроля местных приборов (АПУС-А):

    Модуль контроля местных приборов предназначен для подключения к шестнадцати исходящим групповым приборам электромеханических АТС с целью сбора и передачи модулю управления и конфигурации информации о длительности телефонных соединений, порождаемых собственными абонентами станции. Модуль обеспечивает:

  • регистрацию номера вызываемого абонента (абонента «Б»);
  • определение и регистрацию номера вызывающего абонента (абонента «А»);
  • регистрацию даты и времени начала установления соединения;
  • измерение и учет длительности каждого установленного соединения.
  • формирование сигнала речевого информационного сообщения;
  • функции «электронного кросса»;
  • поддержку отладочного порта «Контроль» (rs-232);
  • Плата сбора данных - вид с панели
    Плата сбора данных - вид с панели

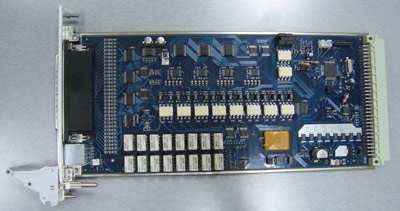

    Плата сбора данных - вид сверху
    Плата сбора данных - вид сверху

    Модуль контроля приборов внешней нагрузки (АПУС-С):

        Модуль контроля приборов внешней нагрузки (АПУС-С) предназначен для подключения изделия к входящим трёхпроводным соединительным линиям АТС и предназначен для сбора информации о телефонных соединениях, производимых абонентами нижестоящей АТС.
       Модуль АПУС-С обслуживает до 16-ти 3-х проводных СЛ. Модуль АПУС-С обеспечивает:
    • определение и регистрацию номера вызываемого абонента (абонента «Б»);
    • определение и регистрацию номера вызывающего абонента (абонента «А»);
    • формирование принудительного сигнала «500 Гц» ;
    • регистрацию даты и времени начала установления соединения;
    • измерение и учет длительности каждого установленного соединения.

    Источник питания ИП60:

       Модуль питания ИП60 предназначен для обеспечения изделия батарейным электропитанием -60В, и вторичным +3,3В.

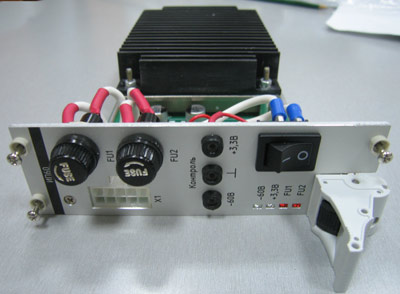

    Источник питания - вид спереди
    Источник питания - вид спереди

    Источник питания - вид сверху
    Источник питания - вид сверху

    Компактное исполнение:

       Компактное шасси представляет собой корпус, выполненный из ударопрочного пластика, геометрическими размерами ВхШхГ - 157х108х259 мм. Установка компактного шасси возможна либо на полку (стол), либо на вертикальную повехность (стену). В состав монтажного комплекта включены соответствующие кронштейны. Компактное шасси рассчитано на установку 4 модулей.

    Внешний вид шасси "мини"
    Внешний вид шасси "мини"

        На оборудование имеется сертификат соответствия за номером ОСТ-1-СЕ-0144.
